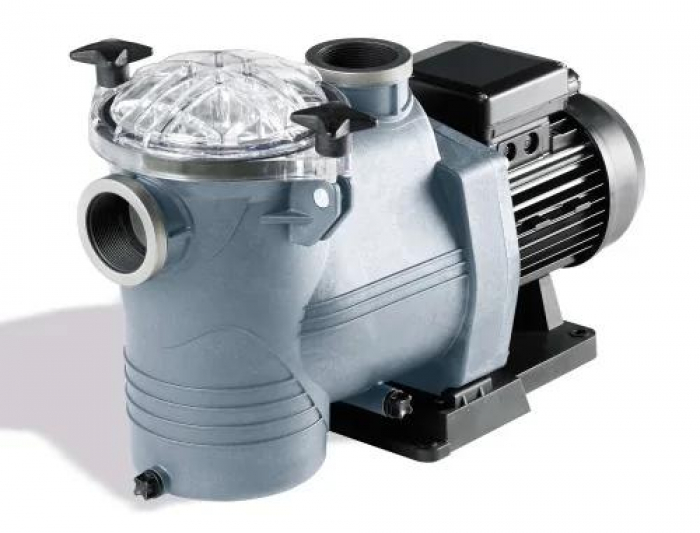

Pompe à amorçage automatique FWP 750MN - LABEL HYDRO SUD



Caractéristiques techniques
Débit à 6 m de HMT	15 m³/h
Débit à 8 m de HMT	12 m³/h
Débit à 10 m de HMT	9 m³/h
Amorçage	automatique
Puissance	0,55 Kw - 0,75 CV
Tension	230 V monophasé
Intensité	4 A
Moteur	Protection IP 55
Rotation moteur	2850 r.p.m.
Axe moteur	Acier inox AISI 316 L
Service continu	24 h/24
Corps de pompe	Polypropylène renforcé chargé de fibres de verre
Turbine et diffuseur	Noryl renforcé
Vidange	bouchon
Etanchéité corps de pompe / moteur	garniture mécanique en graphite et céramique
Pied support	à fixer au sol
Préfiltre	en polypropylène renforcé chargé de fibres de verre
Couvercle	transparent : ouverture et fermeture par vis papillon
Panier de préfiltre	grande capacité
Connexions hydrauliques	renforcées par un cerclage inox, taraudées ø 2'' - 50 x 60 mm

Particularité technique :

L'entraxe entre les connexions d'aspiration et de refoulement de la pompe FWP est identique à celui des pompes Superstar 2 et Europa. Cette pompe de nouvelle génération peut donc être installée en lieu et place de ces anciennes pompes sans modification des canalisations et raccords existants.

Garantie : 3 ans

COURBES ET PERFORMANCES


DIMENSIONS

AVANTAGES DE LA POMPE FWP - LABEL HYDRO SUD




Pompe de filtration FWP 750MN

La pompe FWP - LABEL HYDRO SUD est une pompe de filtration d'eau de piscine à amorçage automatique.

La pompe pour piscine aspire l'eau de la piscine par les skimmers et la bonde de fond. Dès son entrée dans le corps de pompe, l'eau chargée d'éléments en suspension est débarrassée des impuretés les plus grossières par le panier préfiltre de la pompe. Ensuite, la turbine de la pompe refoule l'eau dans le filtre pour être filtrée plus finement avant de retourner dans la piscine par les buses de refoulement.
Le rôle de la pompe de piscine est essentiel dans le processus de filtration et le maintien d'une eau limpide et transparente. Certaines précautions sont à prendre pour s'assurer de son bon fonctionnement et pour de nombreuses années.

Le local technique :

Cet endroit qui reçoit le groupe de filtration composé de la pompe piscine et du filtre doit être sec et aéré.

La pompe :

La pompe est placée en position horizontale. Elle est fixée au sol grâce à son socle.
La hauteur géométrique entre l'orifice d'aspiration de la pompe et le niveau de l'eau à pomper ne doit pas excéder 2 mètres.
La pompe ne peut fonctionner que si, au préalable, elle a été remplie d'eau.

Préfiltre de la pompe :

Ce panier servant à recueillir les particules grossières en suspension dans l'eau pompée, doit être régulièrement contrôlé à l'aide du couvercle transparent et nettoyé si nécessaire.

Hivernage :

En cas d'hivernage passif, la pompe doit être obligatoirement vidangée à l'aide du bouchon de vidange situé en bas du corps de pompe.

Electricité :

La ligne d’alimentation électrique du local technique est obligatoirement protégée par un disjoncteur différentiel inférieur ou égal à 30 mA.
Dans tous les cas de figure, vous devez faire appel à un électricien qualifié, seul habilité pour intervenir sur le tableau électrique général de l’installation.
La puissance disponible au compteur (en ampères) doit être compatible à votre projet piscine, notamment en prévision de l’avenir, pour la section du câble et de la gaine de protection.

CE et HMT, quézaco ?

Le débit d'une pompe piscine est variable selon 3 facteurs :


• La hauteur géométrique d'aspiration : C'est la hauteur mesurée en mètre de colonne d'eau (CE) entre l'embouchure "aspiration" de la pompe et le plan d'eau de la piscine. Lorsque la pompe est située au-dessus du niveau de l'eau, cette situation est dite "en élévation". La hauteur géométrique d'aspiration excède rarement 2 à 3 m afin de ne pas perturber l'auto-amorçage et le rendement de la pompe. Dans le meilleur des cas, cette hauteur est nulle : la pompe est au même niveau que le plan d'eau, voire en dessous ; on dit alors que la pompe est "en charge" et sa hauteur géométrique d'aspiration est négative. C'est dans cette situation qu'une pompe est la plus performante.
• La hauteur géométrique de refoulement : C'est la hauteur mesurée en mètre de colonne d'eau (CE) entre l'embouchure "refoulement" de la pompe et le plan d'eau de la piscine. Cette hauteur peut être positive (pompe située en dessous), nulle (pompe au même niveau) ou négative (pompe située au dessus). La hauteur géométrique de refoulement est moins contraignante pour une pompe que la hauteur géométrique d'aspiration.
• Les pertes de charges de l'installation : Elles sont constituées par l'ensemble des équipements hydrauliques ; chacun d'eux constitue un obstacle qui freine la circulation de l'eau. L'accumulation de ses obstacles se mesure aussi en mètre de colonne d'eau (CE) à partir des "courbes de pertes de charge" concernant chaque matériel...

Il n'y a plus qu'à additionner tous les mètres de colonnes d'eau (CE) pour obtenir la Hauteur Manomètrique Totale (HMT) de l'installation ! Par convention, plutôt que de faire effectuer un calcul long et onéreux par un Bureau d'Etudes, la profession considère qu'une installation de piscine familiale standard*, génère une HMT de 8 à 10m de CE.

* Le local technique de la piscine est situé à moins de 5 m du bassin. Le choix du diamètre des raccords et des canalisations est prépondérant afin de limiter au maximum les pertes de charge de l'installation.

Besoin d'informations complémentaires, de conseils spécifiques, voire d'aide à l'installation ?

Contactez le magasin Piscines HydroSud de votre région, des techniciens vous apporterons tout leur savoir faire au service de votre projet.

Rechercher un magasin Piscines HydroSud

Pompe piscine FWP
La pompe FWP 750MN est un produit LABEL HYDRO SUD garanti 3 ans !

FWP 750MN est une pompe de filtration d’eau de piscines à amorçage automatique, conçue avec des matériaux résistants à tous les traitements chimiques agréés de piscines y compris l’électrolyse du sel. Sa gamme complète de modèles mono ou tri convient à tout type d’installation de filtration de piscine. Son entraxe, identique à celui des pompes Superstar 2 et Europa, en fait une pompe de nouvelle génération de remplacement idéale, sur des installations existantes.

Avec notre fabricant européen, nous avons fixé le cahier des charges de la pompe FWP LABEL HYDRO SUD pour qu'elle soit avant tout solide et efficace tout en conservant un prix de vente raisonnable.
Voici ses principales caractéristiques :


• Autoamorçage automatique et rapide jusqu'à 2 mètres (hauteur géométrique d'aspiration)
• Corps de pompe renforcé et incorrodable
• Bouchon de vidange accessible
• Axe moteur en acier inox AISI 316 L
• Panier de préfiltre de grande capacité
• Fermeture couvercle par vis papillon
• Couvercle transparent en polycarbonate
• Garniture mécanique graphite/céramique
• Connexions renforcées taraudées 2’’
• Moteur fermé et silencieux
• Service continu 24 h/24

Dans le cadre d'une installation neuve ou celui du remplacement d'une pompe existante, la pompe FWP LABEL HYDRO SUD sera l'élément principal de votre filtration et pour de longues années.
