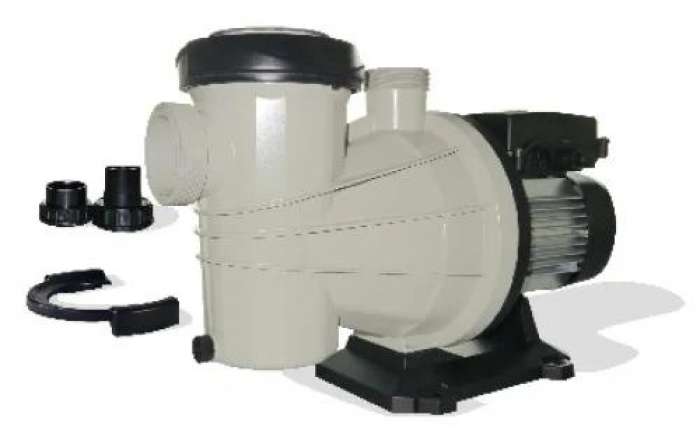

Pompe MXE 1000TR



Caractéristiques techniques
Débit à 8 m de HMT	15.00 m³/h
Débit à 10 m de HMT	13.00 m³/h
Puissance électrique P1	1 kW (voir Conseil du pro)
Puissance électrique P2	0,55 kW (voir Conseil du pro)
Tension	400 V monophasé
Intensité	1,9 A
Protection	IP55
Eau salée	7 g/l max.
Branchement électrique	large boîte à borne avec schéma intégré
Axe moteur	qualité acier inox AISI 431
Corps de pompe	renforcé et inoxydable
Pied support de pompe	amovible, avec 4 pattes de fixation et amortisseur anti-vibration
Préfiltre	polypropylène/fibre de verre muni d'un bouchon de vidange
Panier de préfiltre	grande capacité
Couvercle	transparent avec bague de serrage
Raccordement aspiration	ø 63 mm + réduction 63/50 mm
Raccordement refoulement	ø 50 mm

MXE 1000TR est une pompe auto-amorçante 4 mètres.

Cette pompe de filtration est compatible avec tout type de produit agréé (électrolyse au sel, chlore, brome, ozone, biguanide...) et eau déminéralisée.

La qualité de filtration est essentielle dans le processus de traitement de l'eau de votre piscine, d'où l'importance d'associer correctement une pompe de filtration avec un filtre correctement dimensionné, le tout piloté et protégé par un coffret de commande.

Le rôle de la pompe pour piscine est de recycler un maximum de m³ d'eau en un minimum de temps ; le débit de la pompe MXE 1000TR lui permet de recycler la totalité d'un bassin de 75 m³ en 5 h. Les performances de la pompe MXE 1000 TR sont conformes à cet engagement de qualité.




Pompe de filtration MXE 1000TR

CE et HMT, quézaco ?

Le débit d'une pompe est variable selon 3 facteurs :

• La hauteur géométrique d'aspiration : C'est la hauteur mesurée en mètre de colonne d'eau (CE) entre l'embouchure "aspiration" de la pompe de filtration et le plan d'eau de la piscine. Lorsque la pompe est située au-dessus du niveau de l'eau, cette situation est dite "en élévation". La hauteur géométrique d'aspiration excède rarement 2 à 3 m afin de ne pas perturber l'auto-amorçage et le rendement de la pompe. Dans le meilleur des cas, cette hauteur est nulle : la pompe est au même niveau que le plan d'eau, voire en dessous ; on dit alors que la pompe est "en charge" et sa hauteur géométrique d'aspiration est négative. C'est dans cette situation qu'une pompe est la plus performante.

• La hauteur géométrique de refoulement : C'est la hauteur mesurée en mètre de colonne d'eau (CE) entre l'embouchure "refoulement" de la pompe et le plan d'eau de la piscine. Cette hauteur peut être positive (pompe située en dessous), nulle (pompe au même niveau) ou négative (pompe située au dessus). La hauteur géométrique de refoulement est moins contraignante pour une pompe que la hauteur géométrique d'aspiration.

• Les pertes de charges de l'installation : Elles sont constituées par l'ensemble des équipements hydrauliques ; chacun d'eux constitue un obstacle qui freine la circulation de l'eau (par ex. les canalisations et raccords). L'accumulation de ses obstacles se mesure aussi en mètre de colonne d'eau (CE) à partir des "courbes de pertes de charge" concernant chaque matériel.

En additionnant tous les mètres de colonnes d'eau (CE) on obtient la Hauteur Manométrique Totale (HMT) de l'installation ! Par convention, plutôt que de faire effectuer un calcul long et onéreux par un Bureau d'Etudes, la profession considère qu'une installation de piscine familiale standard, génère une HMT de 8 à 10 m de CE.



Puissance absorbée / puissance restituée : ce qu’il faut savoir

Deux puissances caractérisent le moteur d’une pompe :

• Puissance P1 : c’est la puissance électrique absorbée par le moteur, celle qui entre en compte pour le calcul de la consommation du moteur et le choix du disjoncteur magnétothermique.
• Puissance P2 : c’est la puissance réellement disponible à l’arbre (pour faire tourner la turbine). Cette puissance est prise en compte pour calculer la puissance d’une pompe.

Electricité :

• L’installation d’une pompe de filtration doit satisfaire aux exigences de la norme NF C 15-100.
• La ligne d’alimentation électrique du local technique est obligatoirement protégée par un disjoncteur différentiel inférieur ou égal à 30 mA.
• Dans tous les cas de figure, vous devez faire appel à un électricien qualifié, seul habilité pour intervenir sur le tableau électrique général de l’installation.
• La puissance disponible au compteur (en ampères) doit être compatible à votre projet piscine, notamment en prévision de l’avenir, pour la section du câble et de la gaine de protection.
