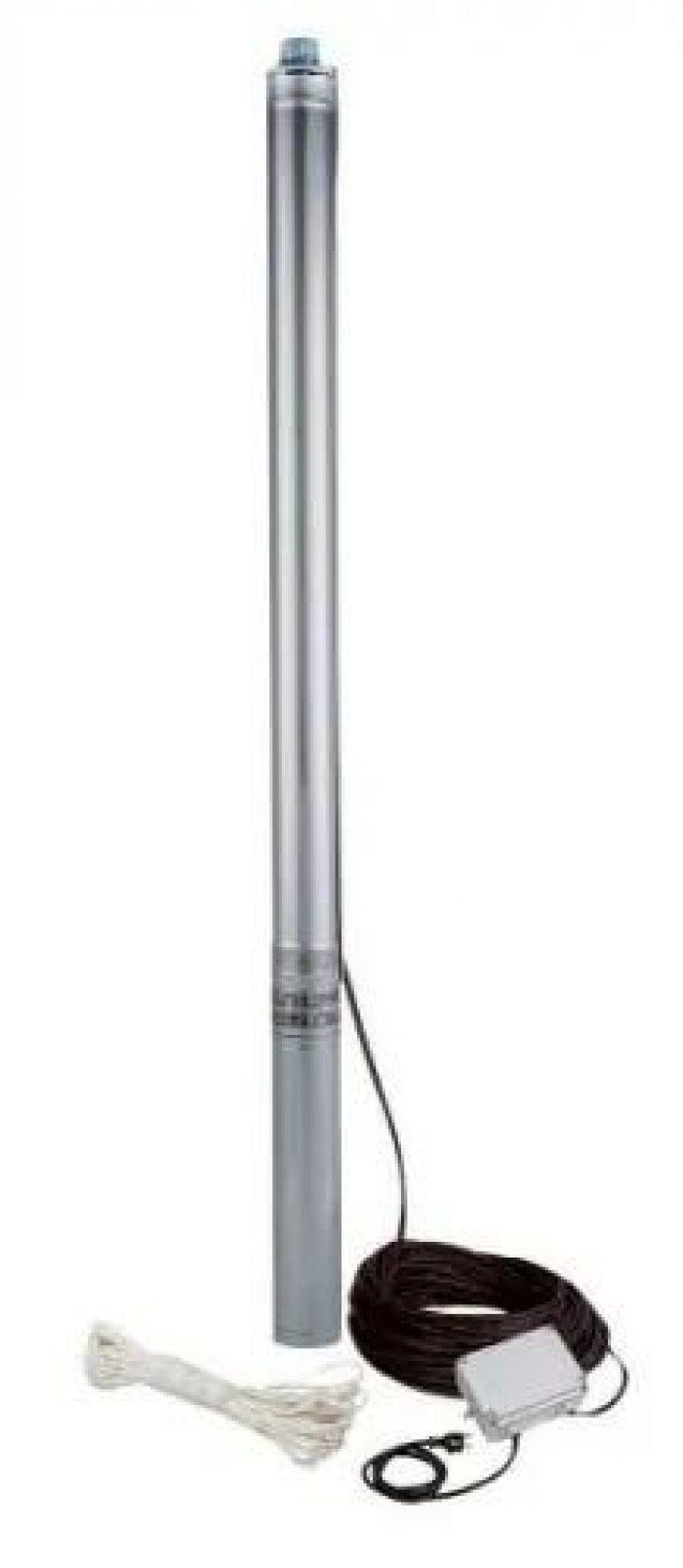

Pompe immergée Saturn4 FL350 10 M

Distribution d’eau, arrosage, surpression et remplissage à partir de forages 4’’.

Caractéristiques hydrauliques :

• Débit moyen : de 2 à 3.5 m³/h
• Tension d’alimentation : 230 V monophasé
• Puissance nominale : 0,75 kW
• Intensité : 5,7 A
• Quantité maximale de sable admissible : 100 g/m³
• Chemise extérieure : Inox AISI 304
• Corps de refoulement : Inox AISI 304
• Turbines flottantes : Polycarbonate
• Diffuseurs : Polycarbonate
• Crépine : Inox AISI 304
• Support moteur-pompe : Inox AISI 304
• Axe pompe : Inox AISI 304
• Clapet anti-retour incorporé

Caractéristiques moteur :

• Isolement classe B
• Protection IP 58
• Prévu pour un service continu
• Amorce de câble d’alimentation moteur
• Protection à prévoir par l’utilisateur
• Température maximum du liquide : 30 °C

Raccordements hydrauliques :

• Refoulement : ø 1’’ ¼

Dimensions et poids :

• Diamètre : 98 mm
• Hauteur : 657 mm
• Poids : 13,3 kg

Autres matériels constitutifs indispensables :

• Coffret de démarrage pour moteur monophasé avec klixon
• Câble électrique HO7 RNF
• Jonction étanche pour câble électrique

Le bon choix de pompe !

Le choix de la pompe qui va alimenter en eau votre réseau d’alimentation en eau du jardin dépend de nombreux paramètres. Avant de vous décidez, consultez notre fiche conseil « Choisir sa pompe d’arrosage » pour connaître tous les types de pompes qui s’offrent à vous.

Profondeur du puits, hauteur géométrique de refoulement, pertes de charge, arrosage automatique et alimentation de points d’eau de l’habitation sont quelques-uns des paramètres que nos conseillers prendront en compte pour vous aider à sélectionner votre pompe.
Pour faciliter leur mission, indiquez leur des informations clés : le niveau de l’eau dans le puits, le débit utile du puits, les différents niveaux du terrain, les besoins en eau de l’installation…

Limites d’utilisation de la pompe :

Les pompes immergées sont idéalement conçues pour aller chercher l’eau à une profondeur où il est impossible d’aller l’aspirer depuis la surface, avec une pompe aspirante/refoulante classique.

On les trouve également dans les puits peu profonds, lorsqu’on veut éviter les amorçages difficiles, les bruits, les risques de gel ou de vol quand le puits est éloigné de l’habitation.
Les pompes immergées peuvent fonctionner avec un réservoir sous pression pour l’alimentation en eau potable de la maison ou celle des points d’eau du jardin.
Selon les modèles, les pompes immergées peuvent être installées à des profondeurs importantes (100 m et plus) et fournir un débit de 3 à 6 m³/h à une pression de 4 à 6 bars, en usage domestique. Le bon choix de pompe est essentiel pour satisfaire les besoins de l’installation en fonction des paramètres du puits.

Les règles de base de l’installation :

La lecture et le respect des instructions fournies dans le manuel d’installation sont les garants d’une installation convenable, exempte de problème et permettant de profiter, de façon optimale, des performances de votre pompe immergée. Voici, en quelques lignes, les principales règles de montage à respecter :

• SATURN4 FL350 est une pompe submersible verticale conçue pour pomper de l’eau propre, exempte de matières en suspension, et ne dépassant pas 35°C de température.
• SATURN4 FL350 ne doit jamais être posée au fond du puits. Elle doit être suspendue par un filin ou une corde attachée par l’anse prévue à cet effet. Ne jamais utiliser le câble électrique ou le tuyau de refoulement pour la suspendre !
• En règle générale et même si la pompe est équipée d’un dispositif anti-retour, il est conseillé d’installer un clapet de retenue et une vanne de fermeture et de réglage en tête de puits, sur la colonne de refoulement.
• Le débit du puits doit être supérieur au débit de la pompe afin d’éviter que la pompe ne travaille à sec ou qu’elle ne soit contrainte à effectuer des démarrages et arrêts supérieurs à la tolérance.

Obligatoire :

La ligne d’alimentation destinée au raccordement électrique de votre pompe SATURN4 FL350 devra être équipée impérativement d’un dispositif de protection à courant différentiel résiduel

La

pompe SATURN4 FL350

est une pompe immergée multicellulaire, destinée à équiper les puits forés de différentes profondeurs. Son diamètre de 98 mm lui permet d’être placée dans les puits forés à partir d’un diamètre de 4’’.

Ses domaines d’application sont variés. Elle est employée pour l’arrosage des jardins et la surpression des eaux domestiques. On l’utilise également pour la vidange, le remplissage et le transvasement de réservoirs. Elle peut fonctionner en position verticale ou horizontale.

Les principales pièces du corps de pompe sont en acier inoxydable AISI 304. Les turbines et les diffuseurs sont en polycarbonate, matériau extrêmement résistant à l’usure. Les turbines dites « flottantes » admettent une quantité minimale de sable contenu dans l’eau pompée (maxi 100 g / m³).
L’axe de la pompe est également en acier inoxydable.


ESPA

, notre fournisseur partenaire et fabricant des pompes de la marque

POMPES GUINARD

garantit tous les modèles

SATURN4 FL350

pendant une durée de 2 ans.
