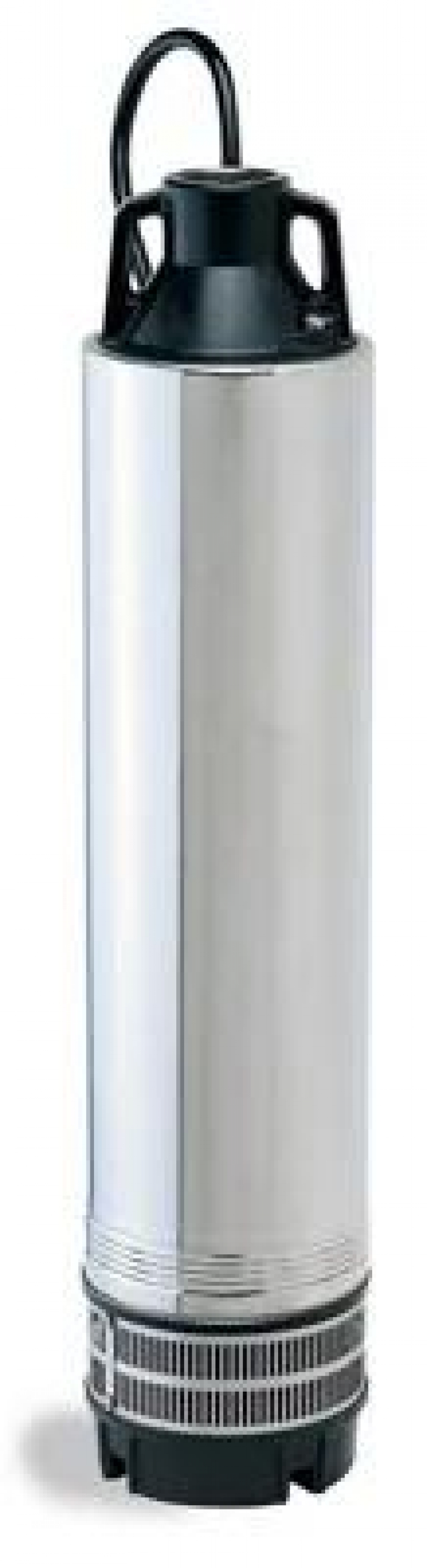

Pompe immergée ACUARIA 27-4 T - Guinard

Caractéristiques hydrauliques :

ACUARIA 27-4 T est une pompe immergée monobloc, multicellulaire destinée à équiper les puits bâtis profonds.

• Débit maxi : 7,6 m³/h
• Pression maxi : 4,5 bars
• Débit/pression moyen : 3,6 m³/h à 3,8 bars



• Tension d’alimentation : 400 V Triphasé
• Puissance nominale : 0,90 kW
• Puissance absorbée : 1,40 kW
• Intensité : 2,50 A

Domaine d’application :

• Arrosage des jardins, applications domestiques, remplissage, transvasement et surpression…

Limite d’utilisation :

• Pompage d’eau claire uniquement
• Conception :
• Chemise extérieure : Acier inox AISI 304
• Turbines : Acier inox AISI 304
• Diffuseurs : Noryl chargé en fibre de verre
• Axe moteur : Acier inox AISI 420
• Garniture mécanique : Double garniture mécanique - Graphite et alumine.

Moteur :

• Refroidissement par circulation du liquide pompé
• Isolement classe F
• Protection IP 68
• Prévu pour un service continu
• Boîtier condensateur inclus
• Protection à prévoir par l’utilisateur

Equipements :

• Câble électrique immergeable d ‘alimentation monté en usine - longueur 15 mètres
• Attention : Le modèle ACURIA Triphasé est livré sans flotteur de contrôle de niveau

Raccordements hydrauliques :

• Refoulement : ø 1’’ femelle à visser

Dimensions :

• Diamètre : 138 mm
• Hauteur : 552 mm

Poids : 17 kg

Limites d’utilisation de la pompe :

Les pompes immergées sont idéalement conçues pour aller chercher l’eau à une profondeur où il est impossible d’aller l’aspirer depuis la surface, avec une pompe aspirante/refoulante classique.

On les trouve également dans les puits peu profonds, lorsqu’on veut éviter les amorçages difficiles, les bruits, les risques de gel ou de vol quand le puits est éloigné de l’habitation.
Les pompes immergées peuvent fonctionner avec un réservoir sous pression pour l’alimentation en eau potable de la maison ou celle des points d’eau du jardin.
Selon les modèles, les pompes immergées peuvent être installées à des profondeurs importantes (100 m et plus) et fournir un débit de 3 à 6 m3/h à une pression de 4 à 6 bars, en usage domestique. Le bon choix de pompe est essentiel pour satisfaire les besoins de l’installation en fonction des paramètres du puits.

Le bon choix de pompe !

Le choix de la pompe qui va alimenter en eau votre réseau d’alimentation en eau du jardin dépend de nombreux paramètres. Avant de vous décidez, consultez notre fiche conseil « Choisir sa pompe d’arrosage » pour connaître tous les types de pompes qui s’offrent à vous.

Profondeur du puits, hauteur géométrique de refoulement, pertes de charge, arrosage automatique et alimentation de points d’eau de l’habitation sont quelques-uns des paramètres que nos conseillers prendront en compte pour vous aider à sélectionner votre pompe.
Pour faciliter leur mission, indiquez leur des informations clés : le niveau de l’eau dans le puits, le débit utile du puits, les différents niveaux du terrain, les besoins en eau de l’installation…

Pompe immergée ; les règles de base de l’installation :

La lecture et le respect des instructions fournies dans le manuel d’installation sont les garants d’une installation convenable, exempte de problème et permettant de profiter, de façon optimale, des performances de votre pompe immergée. Voici, en quelques lignes, les principales règles de montage à respecter :

• ACUARIA est une pompe submersible verticale conçue pour pomper de l’eau propre, exempte de matières en suspension, et ne dépassant pas 35°C de température.
• ACUARIA ne doit jamais être posée au fond du puits. Elle doit être suspendue par un filin ou une corde attachée par l’anse prévue à cet effet. Ne jamais utiliser le câble électrique ou le tuyau de refoulement pour la suspendre !
• En règle générale, il est conseillé d’installer un clapet de retenue et une vanne de fermeture et de réglage en tête de puits, sur la colonne de refoulement.
• Le débit du puits doit être supérieur au débit de la pompe afin d’éviter que la pompe ne travaille à sec ou qu’elle ne soit contrainte à effectuer des démarrages et arrêts supérieurs à la tolérance.

Obligatoire :

La ligne d’alimentation destinée au raccordement électrique de votre pompe ACUARIA devra être équipée impérativement d’un dispositif de protection à courant différentiel résiduel Attention : ne pas confondre cette protection avec celle de l’habitat équipé d’un disjoncteur différentiel de 300 mA.

Faites vérifier cette conformité à la norme NF C15-100 auprès d’un électricien ou de votre magasin Piscines HydroSud.

ACUARIA 27-4 T

est une pompe immergée monobloc, multicellulaire, destinée à équiper les puits bâtis profonds.

Ses domaines d’application sont variés. Elle est employée pour l’arrosage des jardins et la surpression des eaux domestiques. On l’utilise également pour la vidange, le remplissage et le transvasement de réservoirs.

Le corps de pompe et les turbines sont en acier inox. Les diffuseurs sont en Noryl, chargé en fibre de verre. L’axe, également en acier inox, est équipé d’une double garniture mécanique.

La pompe est équipée d’un flotteur de contrôle de niveau qui arrête le fonctionnement de la pompe en cas de manque d’eau dans le puits.
ESPA, notre fournisseur partenaire et fabricant des pompes de la marque

POMPES GUINARD

garantit tous les modèles ACUARIA pendant une durée de 2 ans.
