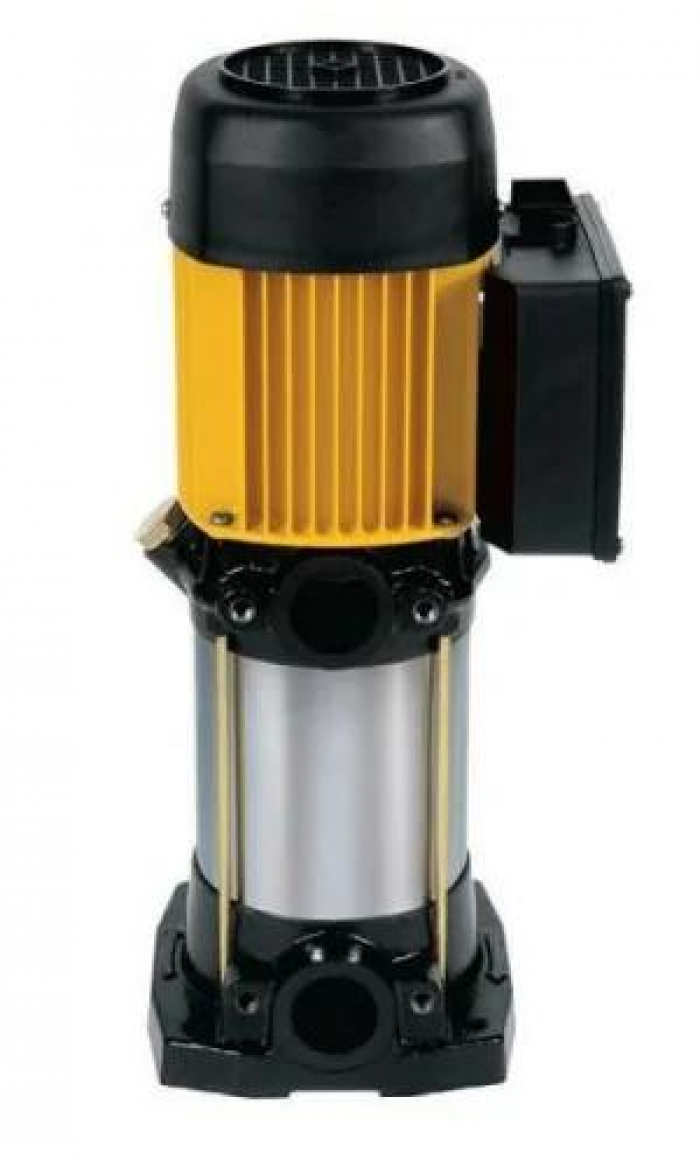

Pompe de surface MULTI 55-6 TN - Guinard

Caractéristiques hydrauliques :

MULTI 55-6 TN est une pompe multicellulaire, verticale et aspirante jusqu’à 8 m de profondeur.

• Débit maxi : 19 m³/h
• Pression maxi : 7,9 bars
• Débit/pression moyen : 9 m³/h à 6,00 bars



• Tension d’alimentation : 400 V Triphasé
• Puissance nominale : 3,00 kW
• Puissance absorbée : 4,20 kW
• Intensité : 7,00 A

Domaine d’application :

• Distribution d’eau, arrosage des jardins, lavage, protection incendie et surpression…

Limite d’utilisation :

• Pompage d’eau claire uniquement
• Hauteur maximum d’aspiration : 8 mètres

Conception :

• Corps de pompe : Acier inox AISI 304
• Flasques d’aspiration et de refoulement : fonte
• Turbines : Acier inox AISI 304
• Diffuseurs : Polycarbonate chargé en fibre de verre
• Axe moteur : Acier inox AISI 420
• Garniture mécanique : Graphite et Alumine

Moteur :

• Isolement classe F
• Protection IP 44
• Prévu pour un service continu
• Protection à prévoir par l’utilisateur

Raccordements hydrauliques :

• Aspiration : Brides d’accouplement DIN 2558 et contre-brides ø 1’’1/2 femelles à visser, joints et boulons.
• Refoulement : Brides d’accouplement DIN 2558 et contre-brides ø 1’’1/4 femelles à visser, joints et boulons.

Poids 35.4 kg

Limites d’utilisation de la pompe :

Les pompes MULTI ne sont pas des pompes auto-amorçantes c’est à dire qu’elles n’ont pas la faculté de faire le vide d’air dans la canalisation d’aspiration pour remonter l’eau jusque dans le corps de pompe. Pour cette raison, un amorçage manuel de la pompe est nécessaire lors de la première mise en service et après chaque vidange de l’installation.

L’amorçage de la pompe :

• Dans un premier temps, il faut mettre en place la canalisation d’aspiration avec son clapet de pied et s’assurer de la parfaite étanchéité des jonctions et raccordements. Procéder à l’installation du circuit de refoulement, de la même manière.
• Dévisser la vis d’amorçage et remplir le corps de pompe et la colonne d’aspiration par le tuyau de refoulement ou par l’orifice de la vis d’amorçage. Il est important de remplir lentement pour laisser à l’air le temps de s’échapper et d’être remplacé par l’eau de remplissage.
• L’opération terminée, la pompe est mise en fonctionnement après vissage de la vis d’amorçage. Ouvrir petit à petit la vanne située au refoulement de manière à augmenter la demande en eau de façon progressive.

En cas d’échec, il est nécessaire de vérifier la parfaite étanchéité des jonctions et raccordements.
En règle générale, une pompe de surface ne peut aspirer de l’eau à plus de 8 mètres de profondeur. Pour une profondeur d’eau, dans le puits, supérieure à 8 mètres, la pompe immergée est nécessaire.

Le bon choix de pompe !

Le choix de la pompe qui va alimenter en eau votre réseau d’alimentation en eau du jardin dépend de nombreux paramètres. Avant de vous décidez, consultez notre fiche conseil « Choisir sa pompe d’arrosage » pour connaître tous les types de pompes qui s’offrent à vous.

Profondeur du puits, hauteur d’aspiration, auto-amorçage, pertes de charge, arrosage automatique, alimentation de points d’eau sont quelques-uns des paramètres que nos conseillers prendront en compte pour vous aider à sélectionner votre pompe.
Pour faciliter leur mission, indiquez leur des informations clés : le niveau de l’eau dans le puits, le débit utile du puits, les différents niveaux du terrain, les besoins en eau de l’installation…

MULTI 55-6 TN

est une pompe de surface, multicellulaire, verticale et aspirante jusqu’à 8 mètres.

Ses domaines d’application sont l’arrosage des jardins, l’irrigation, le lavage, la protection incendie et la surpression.

Le corps de pompe est en acier inox, les flasques sont en fonte. Les turbines sont en acier inox et les diffuseurs sont en polycarbonate, chargé en fibre de verre.

De par leur conception (hydraulique vertical) les pompes MULTI sont robustes et ont une espérance de durée de fonctionnement supérieure aux autres pompes.

En outre, les pompes MULTI présentent deux avantages principaux ; un fonctionnement particulièrement silencieux et un faible encombrement.
