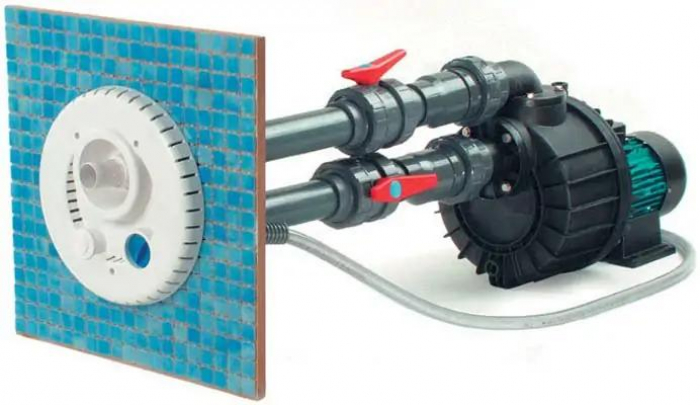

Kit de nage à contre courant NCR Nadorself 300 M

Le kit de nage à contre courant NCR est compatible avec tous types de bassins. Celui-ci permet de régler le débit d'air et le débit d'eau.

La pompe Nadorself 300 M est auto-amorçante 4 m, est compatible eau salée (7g/l maxi), eau chlorée et eau traitée à l’ozone.

Équipement  :

• pièce à sceller
• platine de raccordement (hydraulique et pneumatique)
• tube capillaire de liaison vers le coffret
• coffret électrique + interrupteur pneumatique
• façade avec buse orientable
• Pompe Nadorself 300 M

Caractéristiques kit NCR
Aspiration	Sur le pourtour de la façade
Refoulement	Sur la façade avec une buse orientable à 90°
1 coffret de commandes	Electropneumatique NC 230 V monophasé avec protection thermique du moteur réglable de 10 à 16 A

Caractéristiques techniques pompe Nadorself 300 M
Débit à 8 m de HMT	63 m³/h
Puissance	2,3 Kw (3 CV)
Tension	230 V
Intensité	13,4 A
Protection	IP55
Condensateur de démarrage	60 µf
Branchement électrique	Facilité par une large boîte à borne avec schéma intégré
Corps de pompe et diffuseur	Polypropylène/fibre de verre
Vidange	Par bouchon de vidange
Axe moteur	Acier inox AISI 431
Pied support de pompe	Amovible, avec 4 pattes de fixation et amortisseur anti-vibration
Aspiration pompe	Bride droite ø 75 x 2"1/2 à visser mâle avec clapet anti-retour
Refoulement pompe	Bride coudée ø 75x 2"1/2 à visser mâle
Aspiration du kit NCR	Sur le pourtour de la façade
Refoulement du kit NCR	Sur la façade avec une buse orientable à 90°
1 coffret de commandes	Electropneumatique NC 230 V monophasé avec protection thermique du moteur réglable de 10 à 16 A

Prévoir 2 vannes PVC à boisseau sphérique femelle à coller et les raccords et tube PVC nécessaires aux raccordements hydrauliques entre aspiration et refoulement.

Produit complémentaire :

Les embouts filetés d’aspiration et de refoulement de la pompe Nadorself sont boulonnés sur la pompe et donc démontables. Il est néanmoins conseillé d’installer un raccord union sur chaque embout de manière à rendre le montage et le démontage de la pompe plus aisé.
Le raccord union pour Nadorself est proposé sur notre site. Pensez à commander 2 unités (1 pour l’aspiration, 1 pour le refoulement) !

Important :

Le choix du diamètre des raccords et des canalisations d'aspiration et de refoulement est établi en fonction du débit nominal de la pompe, pour diminuer la vitesse de circulation, et réduire les pertes de charge.
En hydraulique, les tolérances de vitesse maxi sont les suivantes : aspiration 1,50 m ; refoulement : 2,50 m.
