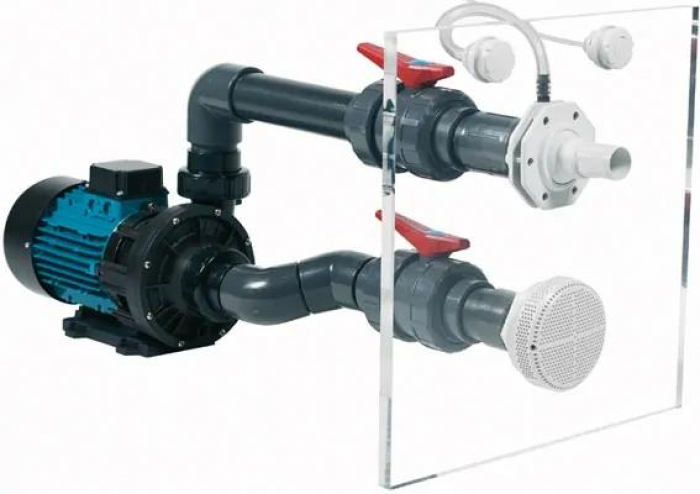

Kit de nage à contre courant NCB Wiper3 300M pour piscine liner

Le kit de nage à contre courant NCB Wiper3 200M liner est conçu pour les piscine avec une structure panneau avec un revêtement liner. Celui-ci permet de régler le débit d'air et le débit d'eau.

La pompe Wiper3 200 M est conçue pour des équipements de nage à contre courant et d’hydromassage compacts de spas et de piscines.

Équipement :

• une buse de refoulement orientable avec joint d'étanchéité
• un tube de prise d’aire
• un tube capillaire de liaison vers le coffret
• un coffret électrique + interrupteur pneumatique
• une molette de réglage de mélange air/eau
• une bouche d’aspiration spécile liner avec joints d'étanchéité
• une pompe Wiper3 200M

Caractéristiques kit NCB coque
Aspiration	Une bouche d’aspiration spécile liner ø 63 mm avec joints d'étanchéité
Refoulement	Buse ø 63 mm à coller orientable à 90 °
Coffret de commandes	Electropneumatique NC 230 V mono avec protection thermique du moteur réglable de 10 à 16 A





Caractéristiques techniques
Débit à 6 m de HMT	52 m3/h
Puissance absorbée P1	2,5 kW
Puissance à l’arbre P2	2 kW
Puissance HP	3 CV
Tension	230 V monophasé
Intensité	11 A
Protection	IP55
Condensateur de démarrage	60 µF
Branchement électrique	Facilité par une large boîte à borne avec schéma intégré
Corps de pompe	Polypropylène chargé de fibres de verre
Axe moteur	Acier inox AISI 431
Aspiration	ø 2" (raccord union ø 2" F x 63 mm à coller inclus)
Refoulement	ø 2" (raccord union ø 2" F x 63 mm à coller inclus)



Prévoir 2 vannes PVC à boisseau sphérique femelle à coller, les raccords et tube PVC nécessaires aux raccordements hydrauliques entre aspiration et refoulement.

Important :

La ligne électrique qui alimente le coffret électrique et la pompe de votre appareil de nage à contre-courant doit obligatoirement être protégée en amont par un disjoncteur différentiel.

Le choix du diamètre des raccords et des canalisations d'aspiration et de refoulement est établi en fonction du débit nominal de la pompe, pour diminuer la vitesse de circulation, et réduire les pertes de charge.

En hydraulique, les tolérances de vitesse maxi sont les suivantes : aspiration 1,50 m ; refoulement : 2,50 m.
